地面数字电视传输国际标准增强型E-DTMB应用示范系统
发布作者: 文章来源: 发布时间:2014-01-25 12:04:55 浏览次数: 字号:

  2011年12月构建,E-DTMB增强型系统是在原有DTMB标准的基础上,在DTMB发射机上加装预处理模块,E-DTMB系统可以使得广泛应用的以及在一定时期内长期存在的原有DTMB接收机能够正常使用,对后向兼容标准接收机可实现数据广播等多业务传输及高灵敏度接收,为综合业务的一体化运营奠定了基础。

  E-DTMB系统,在保证原有高清、标清数字电视服务的同时,能够增加一路非实时数据广播业务,它可以是移动电视、手机电视业务,也可以是其他的数据业务服务。为此,E-DTMB系统必须与原有DTMB系统相兼容。同时,针对新增业务,由于其接收信道的信号衰落严重,且时变和频变都更快,要求系统接收必须具备高灵敏度。

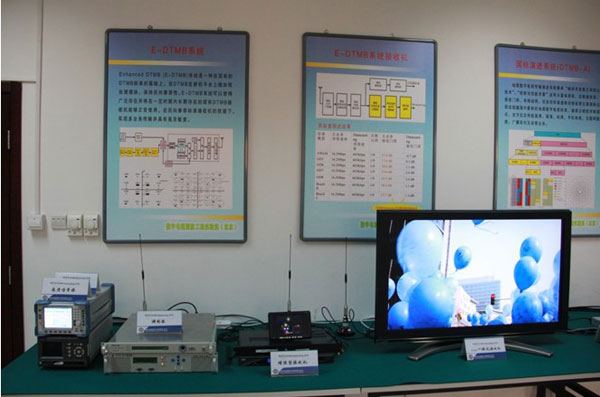

  在E-DMTB系统中,要求新业务复用比例为25%,采用多载波调制,保护间隔选取PN420;传统地面业务采用64QAM调制,FEC码率为0.6,支持TS速率18.2Mb/s;新业务采用QPSK调制方式,FEC码率为0.4,支持TS速率676kb/s。通过对室外固定接收,移动状态下的车顶天线、车内天线等3种接收情况进行测试,结果表明:主(传统)业务和新业务之间有足够的接收灵敏度或者接收门限差异,在测试所选取的信道模型下,主(传统)业务较之新业务的C/N门限增益在15dB以上;数据广播系统具有较强的抗干扰能力;与DTMB系统完全兼容。如下照片为E-DTMB应用示范系统的演示场景。

\
